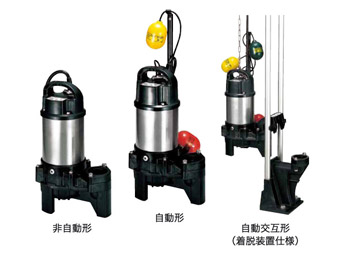

PU型
用途
①浄化槽の原水移送用
②汚物槽排水･厨房排水用
③一般雑排水の排水用
特長
- 軽くて強い樹脂製ポンプを実現
- ハイスピン形羽根車を採用し、異物通過径が大きいので、多様な異物を含んだ液に対応できます。
標準仕様
| 口 径 | 40 | 50 | 65 | 80 | ||
| 取扱液 | 液 質 | 汚水・雑排水・汚物・異物を含む液 | ||||
| 液 温 | 0～40℃ | |||||
| ポンプ | 構造 | 羽根車 | ハイスピン | |||
| 軸 封 | ダブルメカニカルシール (オイルリフター装備 2.2kW以上を除く) |
|||||
| 軸 受 | 密封玉軸受 | |||||
| 材質 | 羽根車 | 樹脂(ガラス繊維入り) | ||||
| ポンプケーシング | 樹脂(ガラス繊維入り) | |||||
| 軸封(メカニカルシール) | SiC | |||||
| モータ | 種類・極数 | 乾式水中形誘導電極機・2極 | ||||
| 絶 縁 | E種 | |||||
| 相・電圧 | 50Hz単相100V 三相200V 60Hz単相100V 三相200/220V |
|||||
| 保護装置(内蔵) | ミニチュアプロテクタ(単相) サークルサーマルプロテクタ(三相) |
|||||
| 潤滑油 | タービン油VG32 | |||||
| 材質 | フレーム | SUS304 | ||||
| 主 軸 | SUS420J2相当(0.15kW),SUS304(0.25～0.75kW) SUS304(接液部) 1.5kW,SUS403 2.2kW以上 |
|||||
| ケーブル | VCT | |||||
| 配管との接続 | 特殊ねじ込み相フランジ | |||||
標準付属品
地上銘板・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1
キャブタイヤケーブル・・・・・・・・・・・・・・・・・・・・・・・・・1本
特殊ねじ込み相フランジ(ボルト・パッキン付)・・・・・・1式
着脱装置仕様標準付属品
キャブタイヤケーブル・・・・・・・・・・・・・・・・・・・・・・・・・1本
ガイドサポート・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1式
着脱ベンド・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1式
ガイドフック・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1式
ポンプ昇降用チェーン(シャックル付5m)・・・・・・・・・・1本
特殊仕様
| モータ変更 | 異電圧50Hz単相200V※・三相400V 60Hz単相200/220V※・三相400/440V |
| 潤滑油変更 | 流動パラフィンVG15(0.15～1.5kW) |
| 吐出し口径変更 | 50/80mm仕様(1.5kWのみ) |
| その他 |
|
※異電圧単相200V仕様については、適用できないものもありますので別途お問い合わせください。
特別付属品(オプション)
- 小形ポンプ用樹脂製着脱装置<TOK4-P型><TOK2-65型>
- 着脱ベンド・・・・・・・・・・・・・・・・・・・・・・・・・・・・1式
- ガイドサポート(ボルト付)・・・・・・・・・・・・・・・・1式
- ガイドフック・・・・・・・・・・・・・・・・・・・・・・・・・・・1式
- ポンプ昇降用チェーン(シャックル付4m)
TOK4-P型（適用型式出力0.15～0.75kW）・・1本 - ポンプ昇降用チェーン(シャックル付5m)
TOK2-65型（適応型式出力1.5kW）・・・・・・・・1本 - ゴムベローズ・・・・・・・・・・・・・・・・・・・・・・・・・・1個
- 制御機器
- マンホール
- ホースカップリング
