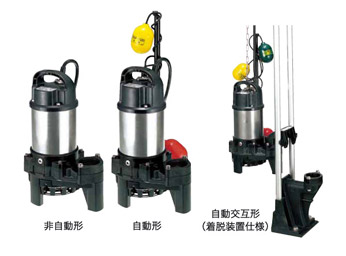

PN型
用途
①浄化槽・小規模処理場の排水用
②厨房の雑排水用
③工場・洗車場・ビル地下室などの汚水排水用
④夾雑物を含む汚水の排水用
⑤雨水・湧水の排水用
特長
- 軽くて強い樹脂製ポンプを実現
- 通過特性とポンプ性能に優れたハイギャップ構造のハイスピン形羽根車を装備し、夾雑物を含む汚水の移送・排水に適しています。
標準仕様
| 口 径 | 32 | 40 | 50 | 80 | ||
| 取扱液 | 液 質 | 汚水・雑排水・汚物・異物を含む液 | ||||
| 液 温 | 0～40℃ | |||||
| ポンプ | 構造 | 羽根車 | ハイスピン | |||
| 軸 封 | ダブルメカニカルシール (オイルリフター装備) |
|||||
| 軸 受 | 密封玉軸受 | |||||
| 材質 | 羽根車 | 樹脂(ガラス繊維入り) | ||||
| ポンプケーシング | 樹脂(ガラス繊維入り) | |||||
| 軸封(メカニカルシール) | SiC | |||||
| モータ | 種類・極数 | 乾式水中形誘導電極機・2極 | ||||
| 絶 縁 | E種 | |||||
| 相・電圧 | 50Hz単相100V 三相200V 60Hz単相100V 三相200/220V |
|||||
| 保護装置(内蔵) | ミニチュアプロテクタ(単相) サークルサーマルプロテクタ(三相) |
|||||
| 潤滑油 | タービン油VG32 | |||||
| 材質 | フレーム | SUS304 | ||||
| 主 軸 | SUS420J2相当(0.15kW) SUS304(0.25～0.75kW) SUS304(接液部)1.5kW以上 |
|||||
| ケーブル | VCT | |||||
| 配管との接続 | 特殊ねじ込み相フランジ | |||||
ベンド仕様標準付属品
- キャブタイヤケーブル・・・・・・・・・・・・・・・・・・・・・・1本
- 特殊ねじ込み相フランジ(ボルト・パッキン付)・・・1式
- 地上銘板・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1枚
特殊仕様
| モータ変更 | 異電圧50Hz単相200V※・三相400V 60Hz単相200/220V※・三相400/440V |
| 潤滑油変更 | 流動パラフィンVG15 |
| その他 |
|
※異電圧単相200V仕様は、適用できないものもありますので別途お問い合わせください。
特別付属品
- 小形ポンプ用樹脂製着脱装置
<TOK4-P型><TOK2-65型><TOK2-65T型>
- 着脱ベンド(ボルト付)・・・・・・・・・・・・・・・・・・・1式
- ガイドサポート(ボルト付)・・・・・・・・・・・・・・・・1式
- ガイドフック・・・・・・・・・・・・・・・・・・・・・・・・・・・1式
- ポンプ昇降用チェーン(シャックル付4m)
TOK4-P型(適用型式出力0.15～0.75kW)・・・1本 - ポンプ昇降用チェーン(シャックル付5m)
TOK2-65型(適用型式出力1.5kW)・・・・・・・・・1本 - ポンプ昇降用チェーン(シャックル付5m)
TOK2-65T型(適用型式出力2.2・3.7kW)・・・・1本 - ゴムベローズ・・・・・・・・・・・・・・・・・・・・・・・・・・1個
- 制御機器
- マンホール
- ホースカップリング
