N型
用途
①浄化槽・小規模処理場の排水用
②厨房の雑排水用
③工場・洗車場・ビル・地下室などの汚水排水用
④夾雑物を含む汚水の排水用
特長
- 改良されたノンクロッグ形羽根車を装備し、夾雑物を含む汚水の移送・排水に適しています。
- リミットロード特性ですので、馬力オーバーの心配がなく高い信頼性を得ています。
標準仕様
| 吐出し口径(mm) |
32 |
40 |
50 |
80 |
100 |
| 取扱液 |
液 質 |
汚水・雑排水 |
| 液 温 |
0～40℃ |
| ポンプ |
構造 |
羽根車 |
ノンクロッグ |
| 軸 封 |
ダブルメカニカルシール
(オイルリフター装備 0.25kW以下は除く) |
| 軸 受 |
密封玉軸受 |
| 材質 |
羽根車 |
FC200 |
| ケーシング |
FC200 |
| サクションカバー |
FC200(0.4kWまではケーシング一体形 |
| 軸封(メカニカルシール) |
SiC |
| モータ |
種類・極数 |
乾式水中形誘導電極機・2極 |
| 絶 縁 |
E種・F種 |
| 相･電圧 |
50Hz単相100V 三相200V
60Hz単相100V 三相200/220V |
| 保護装置(内蔵) |
サークルサーマルプロテクタ |
| 潤滑油 |
タービン油VG32 |
| 材質 |
フレーム |
FC150 |
| 主 軸 |
SUS420J2相当 0.75kW以下
SUS420J2(接液部) 1.5kW以上 |
| ケーブル |
VCT |
| 配管との接続 |
特殊ねじ込み相フランジ
JIS10Kフランジ(1.5kW以上と着脱付) |

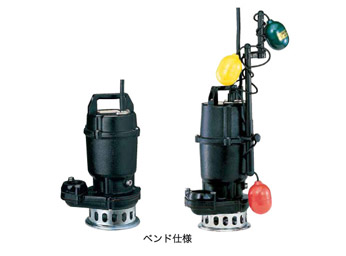

ベンド仕様標準付属品
- キャブタイヤケーブル・・・・・・・・・・・・・・・・・・・・・・・・1本
- 特殊ねじ込み相フランジ(ボルト・パッキン付)・・・・・1式
特殊仕様
| モータ変更 |
異電圧50Hz三相400V
60Hz三相400/440V |
| 材質変更 |
羽根車SCS13/14 サクションカバーSCS13/14(0.75kW以上) |
| 潤滑油変更 |
流動パラフィンVG15 |
| その他 |
- ケーブル仕様変更
- 高温水仕様※
- 塗装仕様変更
- 立会試験
|
※高温水仕様は適用できないものもありますので、別途お問い合わせください。
特別付属品
- 小形ポンプ用樹脂製着脱装置TOK4-A型
- 着脱ベンド(ボルト付)・・・・・・・・・・・・・・・・・・・1式
- ガイドサポート(ボルト付)・・・・・・・・・・・・・・・・1式
- ガイドフック・・・・・・・・・・・・・・・・・・・・・・・・・・・1式
- ポンプ昇降用チェーン(シャックル付4m)・・・・1本
- ゴムベローズ・・・・・・・・・・・・・・・・・・・・・・・・・・1個
(基礎ボルトは非付属品です。)
- 制御機器
- マンホール
